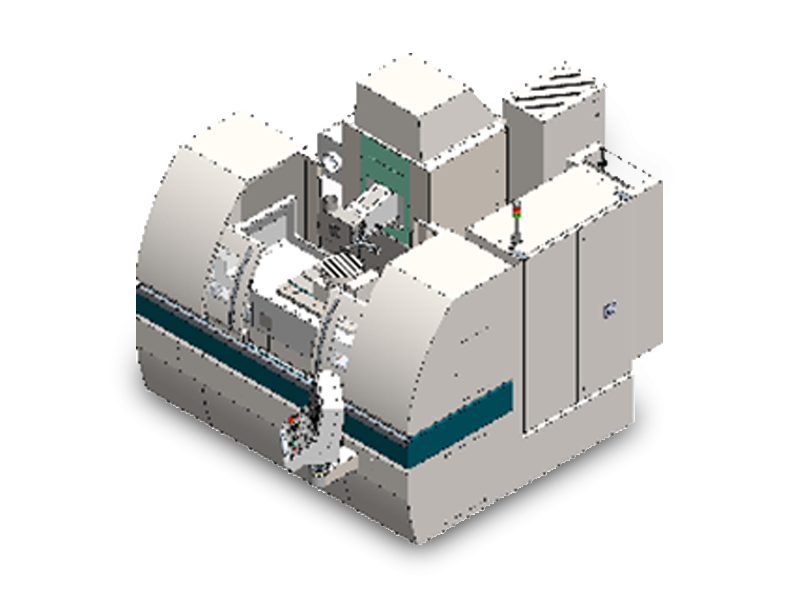

iRG系列
三軸CNC伺服，全直線電機驅動的精密數控圓臺平面磨床，中小尺寸模具零部件的平面·平行·中心軸對稱曲面等高精度回轉磨削
亮點
? 三軸直線電機驅動，最小數控指令0.1/0.01微米
? 內置自動動平衡高精度砂輪主軸和工件主軸
? 精密恒溫系統、極佳的熱變形控制
技術參數
工件尺寸(XZ)
Φ300x200,Φ400x200,Φ800x300
砂輪主軸
Φ254x50xΦ76.2(BRG),Φ205x50xΦ50.8(油) Φ305x50xΦ127(油)
砂輪轉速
3000/1600RPM
機器重量
12000kg-20000kg
行程X軸(左右)
行程Y軸(前后)
行程Z軸(上下)
工作臺面工件尺寸
最大載荷
主軸形式
主軸轉速
驅動方式X軸(左右)
驅動方式Y(jié)軸(前后)
驅動方式Z軸(上下)
數控指令X軸(左右)
數控指令Y軸(前后)
數控指令Z軸(上下)
機械重量
高精度圓臺數控平面磨床
Linear-driven Ultra-precision CNC Surface Grinder
高硬度模/工具鋼、高溫合金、超硬合金硬脆材料，SiC、GaN、Si3N4、Ga2O3寬帶半導體化合物，Al2O3、氧化鋯ZnO2、石英玻璃等等各類材料的平面·端面·球面·曲面的μm級回轉磨削。
iRG Series數控圓臺平面磨床基于精密直線電機驅動、亞微米回轉精度高精度砂輪主軸、高精度直線軸機械精度等特征進行精密圓臺平面磨削，能實現微米級的幾何精度和亞微米光潔度。
