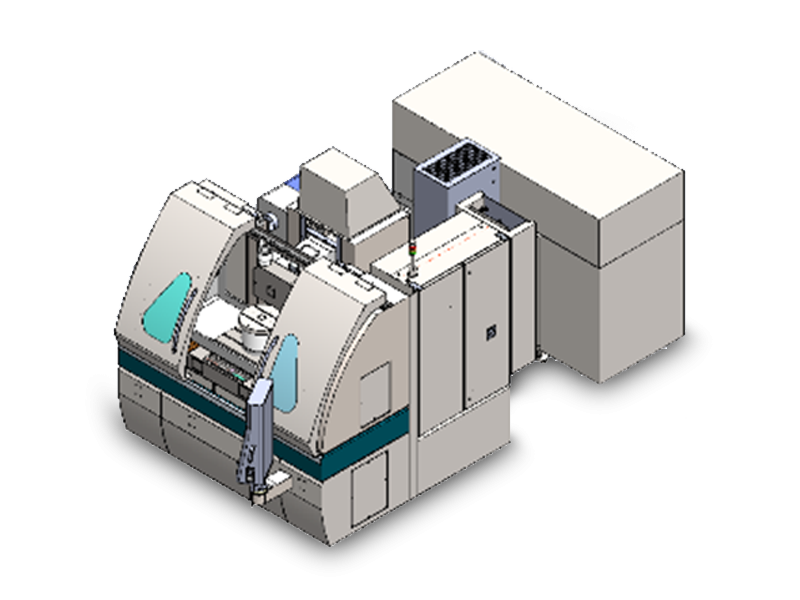

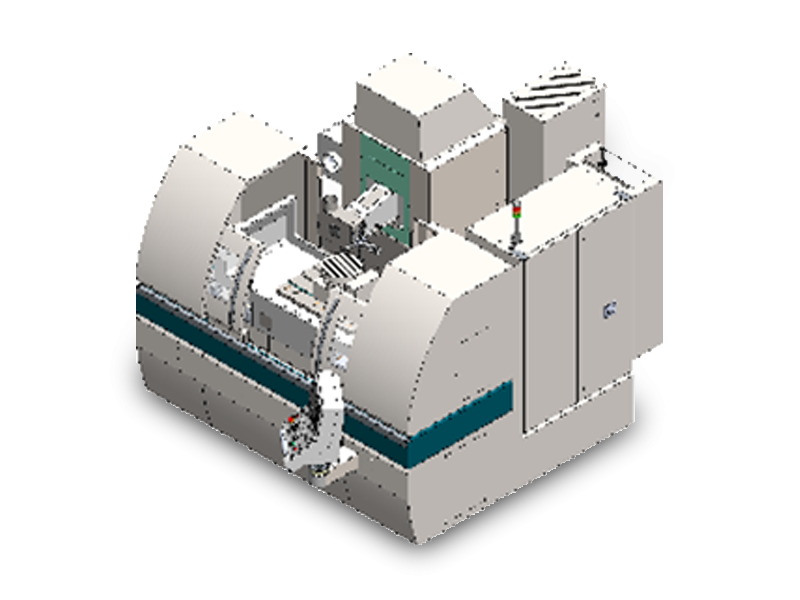

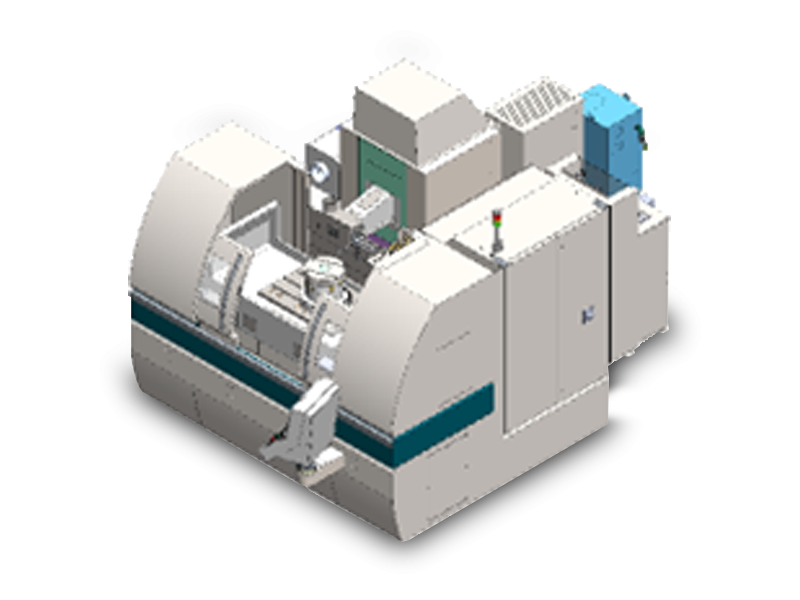

RSG系列
四軸CNC伺服，全軸直電機電機驅動的靜壓超精密數控圓臺成形磨床，中小尺寸模具零部件平面·平行·軸對稱球面/非球面·自由曲面等超精密鏡面回轉磨削
亮點
? 三軸直線電機驅動，最小數控指令0.1/0.01微米
? 內置自動動平衡油靜壓砂輪主軸，全域回轉精度數十納米
? 精密恒溫系統、極佳的熱變形控制
技術參數
工件尺寸(XZ)
Φ300x200,Φ400x200,Φ800x300
砂輪主軸
Φ254x50xΦ76.2(BRG),Φ205x50xΦ50.8(油) Φ305x50xΦ127(油)
砂輪轉速
3000/1600RPM
機器重量
12000kg-20000kg
數控系統可定制
三軸數控聯動
最大4軸數控
行程X軸(左右)
行程Y軸(前后)
行程Z軸(上下)
工作臺面工件尺寸
最大載荷
主軸形式
主軸轉速
驅動方式X軸(左右)
驅動方式Y(jié)軸(前后)
驅動方式Z軸(上下)
數控指令X軸(左右)
數控指令Y軸(前后)
數控指令Z軸(上下)
機械重量
600
300
265
Φ300×200
50
BRG
0~3000RPM
直線電機
直線電機
直線電機
0.1um
0.01um
0.01um
12000kg
700
300
265
Φ400×200
50
油靜壓
0~3000RPM
直線電機
直線電機
直線電機
0.1um
0.01um
0.01um
12000kg
油靜壓超精密平面成形數控磨床
Linear-driven Ultra-precision CNC Surface Grinder
高硬度模/工具鋼、高溫合金、超硬合金硬脆材料，SiC、GaN、Si3N4、Ga2O3寬帶半導體化合物，Al2O3、氧化鋯ZnO2、石英玻璃等等各類材料的平面·端面·球面·曲面的μm級回轉磨削。
RSG Series數控轉臺成形磨床基于精密直線電機驅動、納米回轉精度油靜壓砂輪主軸、亞微米回轉精度or納米回轉精度靜壓工件主軸、亞微米直線軸機械精度等特征進行超精密轉臺成形磨削，不僅能實現μm~亞微米級的幾何精度和鏡面光潔度，而且能達到傳統磨削數倍的高能率磨削。
