FMC鐵芯直線電機

FMC系列電機是大推力FC鐵芯直線電機的緊湊版，適用低載荷大載荷的高動態性能要求

基本特征

? 優化設計的低推力紋波

? 中~大推力設計

? 適用于大運動質量應用

? 適用于線性導軌、動壓軌道和靜壓軸承(油靜壓)

? 多種冷卻方式：自然冷卻、水冷、油冷

主要性能

? 32個標準型號

? 連續推力達2555N

? 峰值推力達8208N

? 小運動慣量，僅100g

亮點 Highlight

應用舉例 Applications

技術參數 Specification

預留選項 Specification

亮點 Highlight

?優化分析設計的極低推力波動，確保優異的速度穩定性

FMC系列電機適用于高負載高加速度控制和高速應用的場合

?電機鐵芯吸力引起平臺與磁道之間的吸力，從而增加了軌道的上下方向的預壓剛性

?FMC列電機可配高效能的內循環油冷或水冷卻選配提高連續推力

?大推力的FMC系列電機運動體質量與其相對高的推力密度相比，使該系列電機適用于較大載荷運動的高動態性能應用

應用舉例 Applications

晶圓前道檢測設備

晶圓前

光學測量設備

石英?藍寶石?陶瓷精密不銹鋼等零部件精密加工

三坐標測量機

精密微孔陣列加工

晶圓探針臺

小孔深孔加工

晶圓減薄設備

醫療?分析儀器精密核心零件超微細溝道加工

數控銑床

汽車?卡車尾氣三元催化模具核心部件加工

數控磨床

新能源汽車高精度渦旋壓縮機動盤、靜曲面漸開線加工

激光加工機床

鈦合金?鈷合金醫療關節?手術?康復精密器件加工

技術參數 Specification

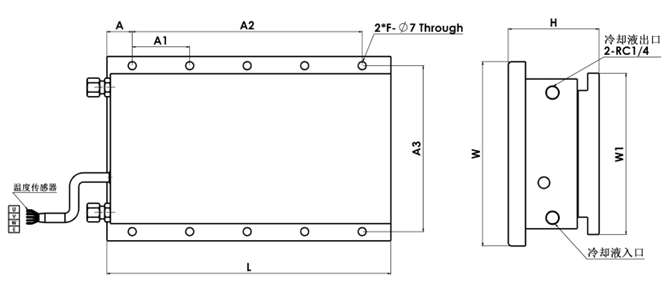

FMC直線電機 - 技術參數/DATA OVERVIEW

=Iron linear motor

=Big force

=Medium moving parts

=Designed for high dynamics applications

※only self-cooling, without liquid-cooling

		L	W	W1	H	F	Fp	FMC
							峰值推力	連續 推力

		[mm]	[mm]	[mm]	[mm]		[N]	[N]

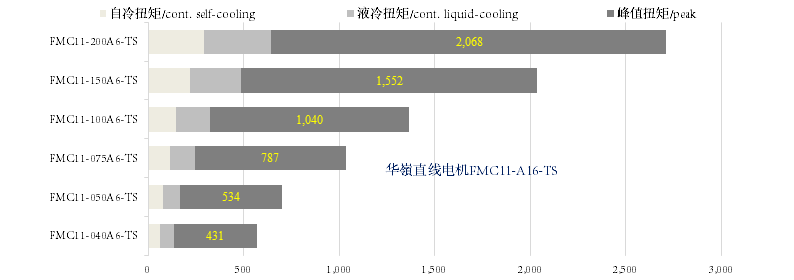

FMC11-040	A6S	245	115	70	56	10	431	135
FMC11-050	A6S	245	125	80	56	10	534	166
FMC11-075	A6S	245	140	105	56	10	787	245
FMC11-100	A6S	245	160	130	56	10	1040	324
FMC11-150	A6S	245	210	180	56	10	1552	483
FMC11-200	A6S	245	260	230	56	10	2068	644
FMC22-040	A6P	430	115	70	58	18	845	267
FMC22-040	A6S	430	115	70	58	18	845	267
FMC22-050	A6P	430	125	80	58	18	1046	330
FMC22-050	A6S	430	125	80	58	18	1046	330
FMC22-075	A6P	430	140	105	58	18	1542	485
FMC22-075	A6S	430	140	105	58	18	1542	485
FMC22-100	A6P	480	160	130	58	20	2039	641
FMC22-100	A6S	480	160	130	58	20	2039	641
FMC22-150	A6P	480	210	180	58	20	3042	957
FMC22-150	A6S	480	210	180	58	20	3042	957
FMC22-200	A6P	480	260	230	58	20	4052	1274
FMC22-200	A6S	480	260	230	58	20	4052	1274

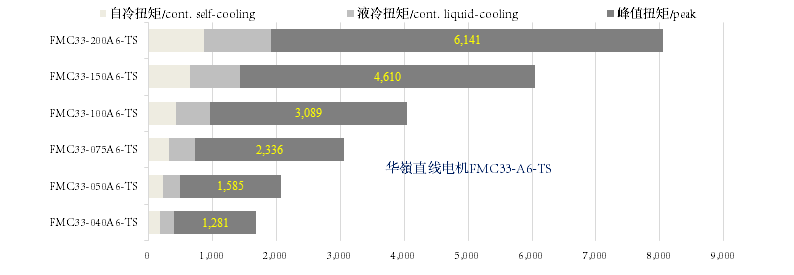

FMC33-040	A6P	650	115	70	60	30	1281	404
FMC33-040	A6S	650	115	70	60	30	1281	404
FMC33-050	A6P	650	125	80	60	30	1585	499
FMC33-050	A6S	650	125	80	60	30	1585	499
FMC33-075	A6P	650	140	105	60	30	2336	728
FMC33-075	A6S	650	140	105	60	30	2336	735
FMC33-100	A6P	650	160	130	60	30	3089	962
FMC33-100	A6S	650	160	130	60	30	3089	972
FMC33-150	A6P	650	210	180	60	30	4610	1435
FMC33-150	A6S	650	210	180	60	30	4610	1450
FMC33-200	A6P	650	260	230	60	30	6141	1912
FMC33-200	A6S	650	260	230	60	30	6141	1931

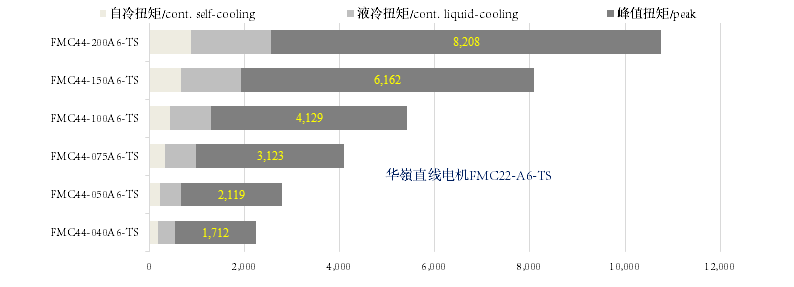

FMC44-040	A6P	842	115	70	62	40	1712	535
FMC44-040	A6S	842	115	70	62	40	1712	535
FMC44-050	A6P	842	125	80	62	40	2119	661
FMC44-050	A6S	842	125	80	62	40	2119	661
FMC44-075	A6P	842	140	105	62	40	3123	973
FMC44-075	A6S	842	140	105	62	40	3123	973
FMC44-100	A6P	842	160	130	62	40	4129	1286
FMC44-100	A6S	842	160	130	62	40	4129	1286
FMC44-150	A6P	842	210	180	62	40	6162	1919
FMC44-150	A6S	842	210	180	62	40	6162	1919
FMC44-200	A6P	842	260	230	62	40	8208	2555
FMC44-200	A6S	842	260	230	62	40	8208	2555

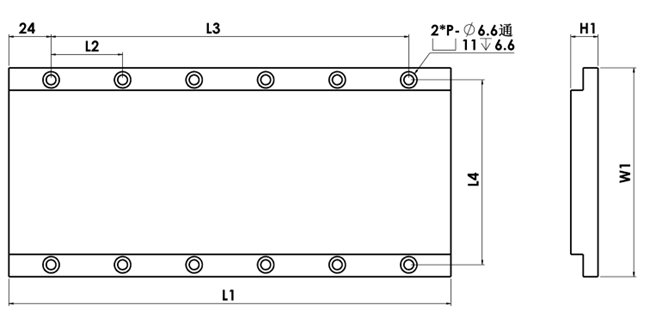

FMC直線電機定子 - 技術參數/DATA OVERVIEW

		L1	L3	W1	H1	P
		長度		寬度	高度

		[mm]	[mm]	[mm]	[mm]	[mm]
FMM025-0192	TS	192	144	59	12.3	8
FMM025-0240	TS	240	192	59	12.3	10
FMM025-0288	TS	288	240	59	12.3	12
FMM025-0480	TS	480	436	59	12.3	16
FMM030-0192	TS	192	144	64	12.3	8
FMM030-0240	TS	240	192	64	12.3	10
FMM030-0288	TS	288	240	64	12.3	12
FMM030-0480	TS	480	436	64	12.3	16
FMM040-0192	TS	192	144	74	12.3	8
FMM040-0240	TS	240	192	74	12.3	10
FMM040-0288	TS	288	240	74	12.3	12
FMM040-0480	TS	480	436	74	12.3	16
FMM050-0192	TS	192	144	80	12.3	8
FMM050-0240	TS	240	192	80	12.3	10
FMM050-0288	TS	288	240	80	12.3	12
FMM050-0480	TS	480	436	80	12.3	16
FMM075-0192	TS	192	144	105	12.3	8
FMM075-0240	TS	240	192	105	12.3	10
FMM075-0288	TS	288	240	105	12.3	12
FMM075-0480	TS	480	436	105	12.3	16
FMM100-0192	TS	192	144	130	14.3	8
FMM100-0240	TS	240	192	130	14.3	10
FMM100-0288	TS	288	240	130	14.3	12
FMM100-0480	TS	480	436	130	14.3	16
FMM150-0192	TS	192	144	180	18.3	8
FMM150-0240	TS	240	192	180	18.3	10
FMM150-0288	TS	288	240	180	18.3	12
FMM150-0480	TS	480	436	180	18.3	16
FMM200-0192	TS	192	144	230	18.3	8
FMM200-0240	TS	240	192	230	18.3	10
FMM200-0288	TS	288	240	230	18.3	12
FMM200-0480	TS	480	436	230	18.3	16

※由于版本更新等緣故，實際尺寸可能有變化，具體詳細技術參數及尺寸圖紙，請聯系：

EMAIL：chenliang@hleme.com；sales@hleme.com；tech@hleme.com；PHONE：198-8433-8060，0573-82585923
